 👏Aeon Brera X300 螢幕遮光罩+LCD遮蓋設計分享

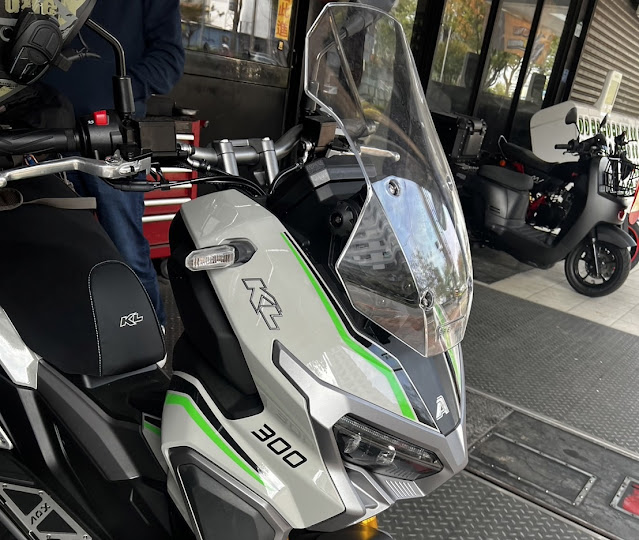

        這又是一件自我需求，任性而產生的設計產品，我在2025年二月，入手了這台黃牌Brera X 方便市區代步以及快速道路的通行騎乘。


Brera X 300 規格
動力型式 汽油 車身型式 速克達
引擎型式 水冷單缸SOHC 4V排氣量 278.3cc
煞車型式 前後碟式  油箱容量 13.5L 啟動方式 電動

最大馬力 25.2hp@7500rpm  最大扭力 2.5kgm@6750rpm
車長 1940mm 車寬 770mm 車高 1270mm
車重 159kg 軸距 1390mm 前輪尺碼 110/70-13 後輪尺碼 130/70-13
市區油耗 22.25km/ltr 高速油耗 31.84km/ltr 平均油耗 25.3km/ltr

國外原廠網站如下，大概就是國外設計，中國製造，賣到各國家
https://www.kl-motors.com/brerax-300/

       此車款原先於海外上市，由中國製造、外銷全球。國內由 AEON 宏佳騰代理，針對本地法規進行排氣、動力系統等調整。不過部分原廠配備（如加熱手把、原廠消音器等）在台灣版車型被移除。車體上同時存在「Brera X」、「XDV」、「AEON」三種標誌，視覺整合性略顯混亂。

🎯 設計動機：儀表遮光與視覺簡化
Brera X300 儀表區域缺乏遮光罩，日照下反光嚴重影響可視性，尤以螢幕上方大面積紅色「XDV」標誌更顯刺眼，無法忽視，著實讓我覺得相當的礙眼，所以就決定設計要把XDV三個紅字遮蔽的螢幕遮光罩。
相較競品如 HONDA ADV350 或 SYM ADXTG，皆有完整遮光設計。

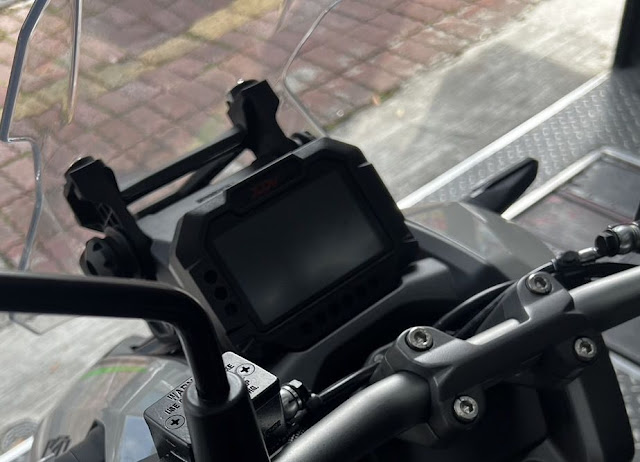

此為Brera X的螢幕

對手的車款都有螢幕遮光罩
HONDA ADV350  照片取自HONDA網站
https://moto.honda-taiwan.com.tw/motor/Detail/a3589a20-32e7-458f-bd49-3a366bd814ef

SYM ADXTG (照片截圖自SYM官方網站)
https://tw.sym-global.com/adxtg

逆向工程掃：取得精準尺寸
為確保遮光罩與原廠儀表完美貼合，我採用3D掃描逆向工程方式，精確建模儀表框體輪廓，特別針對紅框處進行尺寸比對與形狀擷取。

第一版設計構想
設計重點：
遮蔽螢幕上的「XDV」標誌。搭配儀表四邊斜角的框體結構。
上方延伸作為遮光帽，下方整合遮蔽功能。使用FDM 3D列印技術快速出樣。

Brera X 的儀錶框體外觀長方體四邊斜角，算是很基本的款式，上下有高低落差的線條。
明顯斗大的眶體上方紅色XDV標誌，騎車時不時會瞄到，真的很不喜歡，太多餘了。
框體側邊，底座連結前面的擋風鏡調整機構，看螢幕前方區域有很空的感覺。
初始設計構想，搭配螢幕框體線條，斜度造型等，上方有個遮擋陽光的延伸即可，而下方一定要遮蔽螢幕上XDV的LOGO空間，跟框體的組裝，外框輪廓利用外型直接組合上即可，自己要用的不考慮塑膠成型開模問題。腦中有想法之後，第一版很快速的大概完成了3D圖檔的建立，使用3D列印製作成品即可。
組裝後遮光罩固定設定剛好卡在螢幕上方燈號切線處，較不突兀。
3D列印成品裝車

結論：第一版設計成功遮蔽XDV標誌，遮光功能初步達成，但整體造型顯得過厚、略顯突兀。雖功能上可用，但視覺重量感過高，不符合車體風格。

第二版設計構想
設計重點：
縮減整體厚度，降低視覺負擔。精修外部R角，強化線條清晰度。
加入側邊遮光翼板，整合與車頭外觀更為協調。簍空設計，強化輕量感。。
工作閒暇空檔，3D圖檔設計完成。




3D列印完成，實際裝配。側邊遮光罩高度的部分有預留，龍頭左右到極限的位置沒有干涉。

        第二版就這樣用了一周左右，實際測試效果還算尚可，但覺得少了點什麼，而中間的造型看著看得有點多了，以及側邊R角需要在更小，應該還可以更好，但目前就算不修改也是能用。

結論：第二版設計外型更貼合車體設計，左右轉動不干涉操作，整體實用性大幅提升。實車實測使用滿意。

第三版設計構想
設計重點：LCD螢幕防曬功能，新增掀蓋式遮光片，可於停車時完全遮蔽螢幕。
結構設計調整，造型變更外部R角縮小增加線條力度。

有網友建議希望有，LCD遮光罩的功能，上網查了一下機車上有口罩?難道機車也感冒了?
原來是用口罩遮蓋機車LCD儀表板避免強烈陽光曝曬造成不可逆的損壞。

(照片取自網路)
        這就有動力進行改良設計了，需要有LCD螢幕遮蓋功能，以及儀錶板遮光罩兩個功能，就目前機車市場上，我並沒有看到有類似產品或是設計。
        我腦中的基本構想功能是，旋轉翻蓋，磁鐵吸附遮蓋固定在遮光罩上。
另外又修改了原本不滿意的小地方，最終版的3D圖檔調整了幾次後完成。
分解圖說明

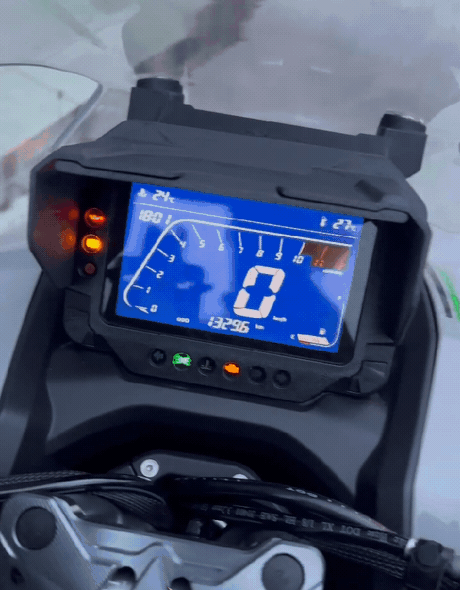

3D列印完成，實車裝配。


結論：第三版設計造型修改多次，很多小細節組成，搭配起來與原車搭配，
強力磁鐵自動吸附很實用，實測效果也很好，材質用PETG列印韌性足夠耐候性優。
一個兼具實用，造型設計，新功能的產品誕生。

這篇文章儘量使用JPG與GIF動態圖編寫，產品的實際影片空檔會補拍分享。
最後下篇，有空檔時候會寫一下最終版螢幕遮光罩的外型設計構想。
