汽車音響面板的改裝通常都是為了LCD大螢幕
現在新的車很多都已經是標配有LCD螢幕6吋 7吋 8吋 甚至更大的螢幕
入門車款通常只有音響+置物盒 (照片取自網路)

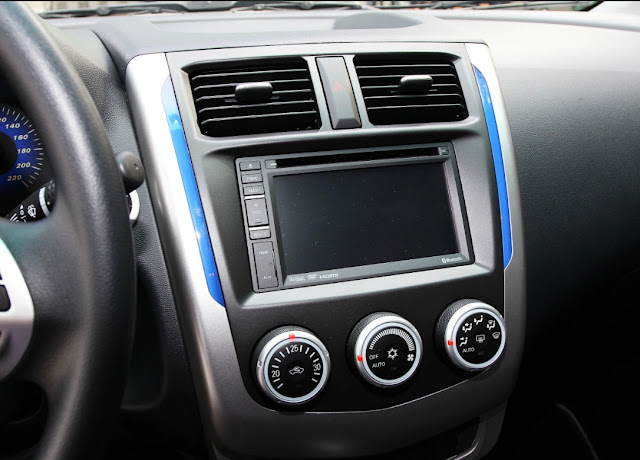

改裝的方式也分兩種，一種就是直接拔掉原廠的音響跟置物盒(照片取自網路)
直接裝一台主機進去，這種通常換裝比較簡單。
另一種就是直接連面板都換掉，把按鈕做在面板上，方便加大螢幕尺寸
減少內部空間(照片取自網路)
這次設計的屬於第三種，就是面板重新設計搭配硬體按鍵，讓螢幕加大到可能的最大範圍
正視圖
拆下原本的面板進行逆向工程，正面重點就是弧度曲面與邊緣的準確度
背面的組裝卡扣等相關的位置，必須跟原廠一樣
這部分的逆向工程需要的是細心度與模具的觀念
因為逆向掃描在細微地方是掃描不到的，尤其是卡扣間隙等
左右按鍵的設計 搭配共用旋紐 與 LCD螢幕採用 6吋螢幕已經是極限

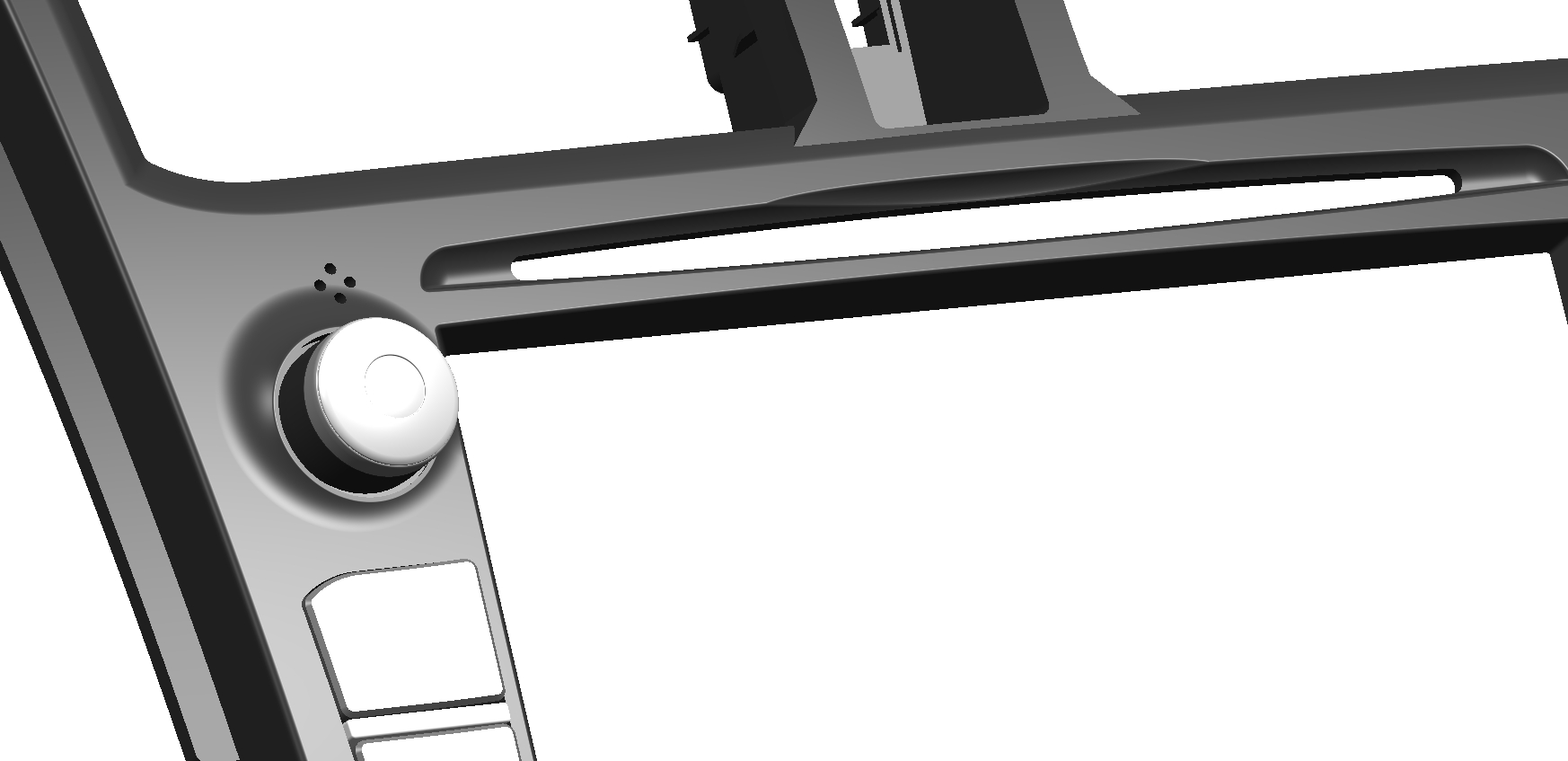

正面造型
按鈕的設計搭配正面框體線條做等距內縮
邊緣的按鍵 角落做切角設計，視覺感覺比較不這麼硬
邊緣的按鍵 角落做切角設計，視覺感覺比較不這麼硬
CD孔的線條設計 上下弧線 中間距離較大
按鈕接觸面為弧面設計，量產時候都會再印字
按鈕間的間隔條設定為發光柱，晚上會很漂亮。
近年來的音響面板很多都已經拿掉 CD了，直接一台安卓主機在內搭配大螢幕
螢幕也可以到9吋等級或是更大，方便車身的影像監視的顯示
連旋鈕都取消掉，畢竟旋鈕真的是很佔用體積的設計，
但我個人還是喜歡音響有旋鈕的設計。
