小型簡易式洗衣機結構設計帶你了解一下!
這案子也是十年前了，有確定量產開模，台灣製作模具試模完成後，模具整組外銷泰國。
成品尺寸 長46.5cm 寬55.5cm 高87cm
小型的簡易式洗衣機。

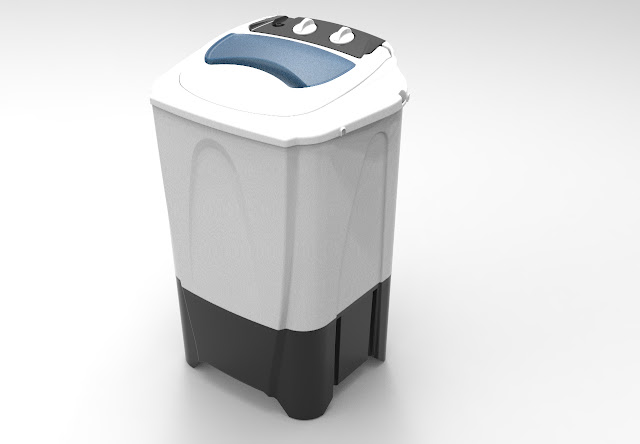

立體圖
外型設計跟結構都是我處理，當初先提案幾款外型圖，客戶選定這款後就設計3D結構了。
掀蓋是設計兩個材質作組裝不鎖螺絲
裡面很多都是現成的零件買來使用，因為這樣的模式是最划算省錢的問題也少。
像是馬達皮帶這種都有廠商在製作公規品。
外型設計的部分，簡單線條為主。正面側面都有作線條，而且設計有高低落差增加強度。
結構上我從底部往上做介紹
底座的設計也是以上下模為主，因為模具已經很大組了，再有其他滑塊結構將會讓成本遽增。
拔模角度都在2度
底座的設計也是以上下模為主，因為模具已經很大組了，再有其他滑塊結構將會讓成本遽增。
拔模角度都在2度
內部細節，比較重要的機械零件都是安裝在底座，馬達、電容、排水閥體等。
放馬達的地方塑膠部分特意做小切面增加防滑性，固定馬達的孔則做長方形孔，方面皮帶調整與安裝，或是久了皮帶鬆弛，可將馬達再往外鎖讓皮帶緊迫。
放馬達的地方塑膠部分特意做小切面增加防滑性，固定馬達的孔則做長方形孔，方面皮帶調整與安裝，或是久了皮帶鬆弛，可將馬達再往外鎖讓皮帶緊迫。
結合洗衣槽的螺絲定位孔，是一定要有斜角，肋條也是要補好補滿的，畢竟滿水位的時候重量也是很可觀，這邊我是設計七支螺絲跟洗衣槽做固定。
零件組裝圖，排水閥也是設計相應的吻合位置固定，
組裝後再蓋上背板這邊是做兩顆螺絲固定。背面的出孔有排水孔以及電源線。
待續
