038設計案分享-👍小型簡易式洗衣機-3
回顧請參考 036設計案分享-👍小型簡易式洗衣機-1
https://design-orz.blogspot.com/2021/09/036-1.html
回顧請參考 037設計案分享-👍小型簡易式洗衣機-2
https://design-orz.blogspot.com/2021/09/037-2.html
上蓋組成立體圖
弧線頂面設計是必須的強度也會比全平面更好。
掀蓋與透視窗線條搭配，最上方兩個小掛勾是掛排水管用的。
上蓋的組成 上蓋，掀蓋，掀蓋透明件，旋鈕蓋，旋鈕 內部還有小的配件。
上蓋本體左邊的兩個孔分別是注水孔以及電線孔(定時開關的電線走位孔)，中間則是排水孔避免有水流入無法排出，右邊的小孔則是排水閥線孔。

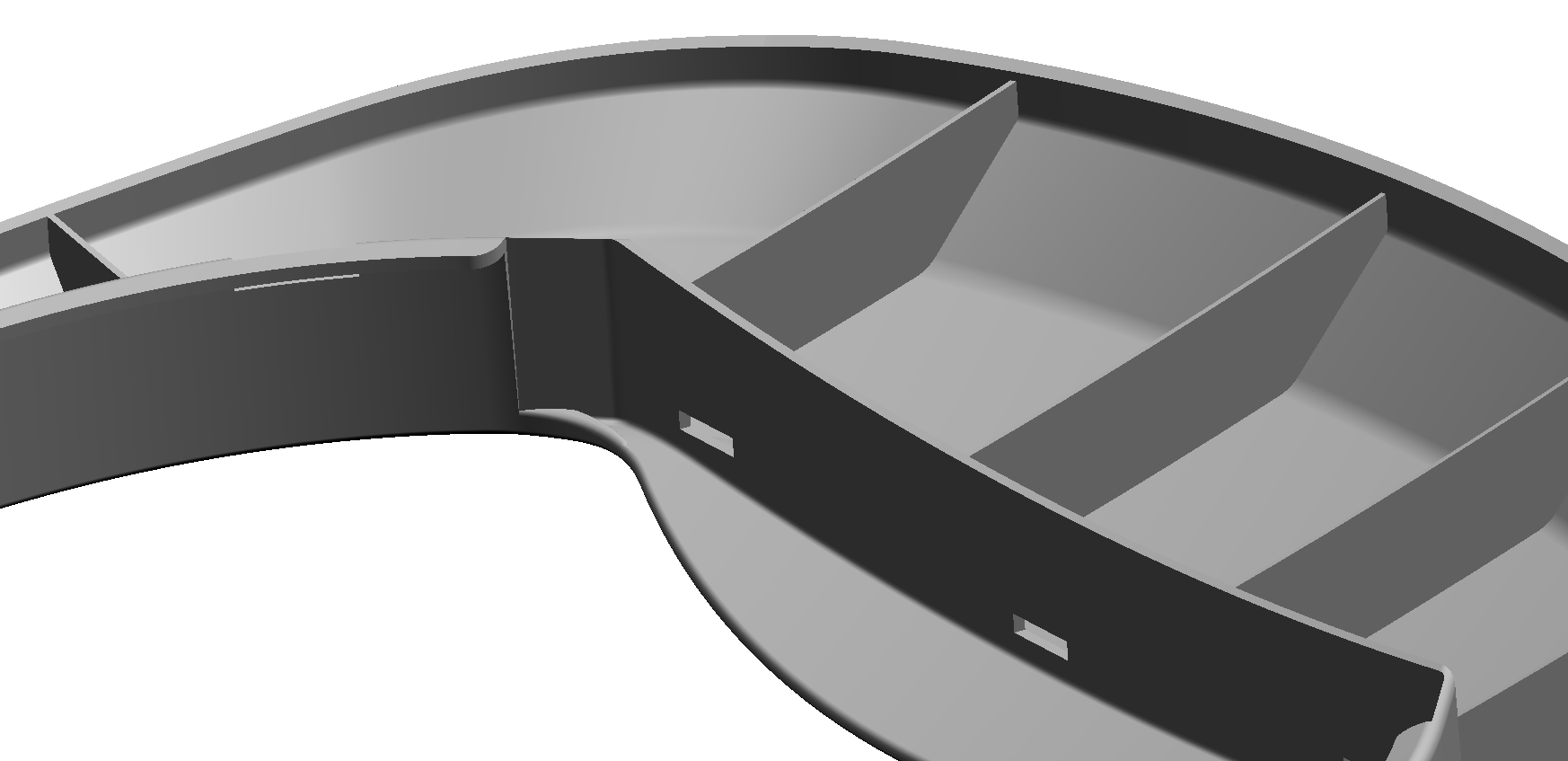

上蓋跟洗衣槽都採用自攻螺絲固定，共六個螺絲，前方因為美觀考慮 採用卡扣設計固定。
實際的固定點為八個。
上蓋跟掀蓋的組裝使用塑膠沒有額外的配件，組裝方式利用塑膠彈性變形裝入。
與透明窗卡扣處。
旋鈕蓋

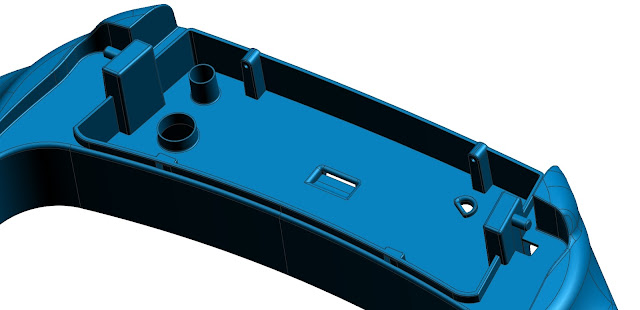

內側因為需要安裝排水閥以及定時器開關所以設計鎖定位置
有故意設計角度才能把買到的零件成品做裝配。

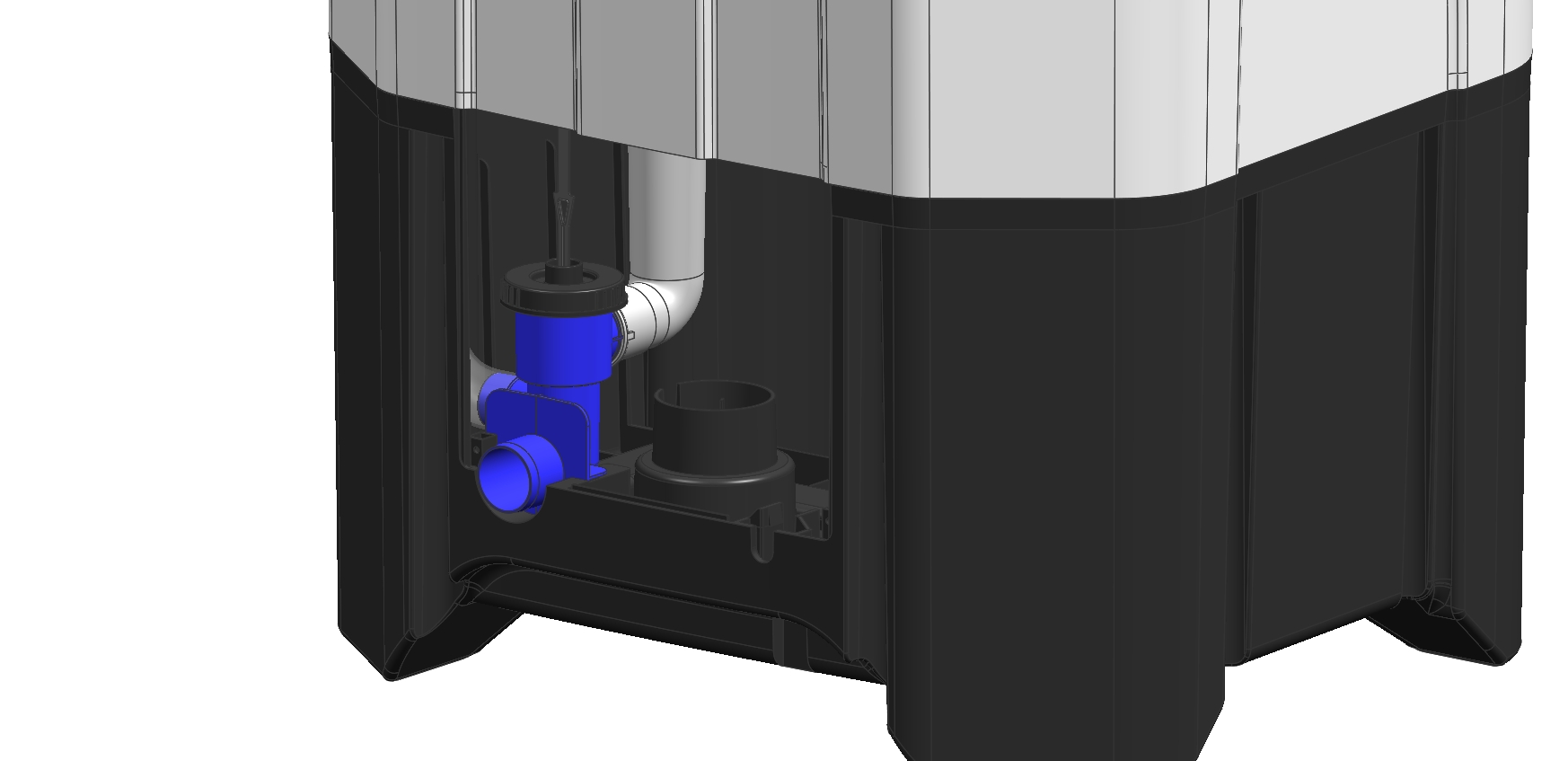

排水開關作動使用尼龍繩線固定而已，上方的轉盤開關轉動90度就會開拉下方的排水閥開關。
排水閥透明管的部分是溢流排出管。
裝配後如圖
畢竟是以前的設計，現在回頭看看這些設計都會發現一些設計缺失，應該可以讓產品做得更好。
這幾週比較忙碌些，發文延遲了，儘量我有空檔時會再找找以前設計過的產品做分享，如有問題可留言或是到群組討論，我所知的部分會儘量去回覆。
